紫砂泥未修坯体的初始状态与环境控制
紫砂泥料在完成打泥片、围身筒等成型工序后，若尚未进行精细的修坯与刮光，其表面保留了较为疏松的颗粒结构与较高的含水率，这种半成品的物理特性使其对周围环境的温湿度变化极为敏感。泥坯内部的水分会试图通过毛细管作用向外蒸发，若环境通风过强或空气干燥，表面失水速度远快于内部，必然导致内外收缩率不一致，从而在坯体薄弱处或转角位置引发不可逆的开裂。因此，保存的首要环节并非简单的堆叠，而是构建一个微稳定的半封闭空间，通常使用加湿器配合透明塑料薄膜或保鲜袋，在泥坯周围形成局部高湿度的微环境，但需避免塑料直接接触泥面，以防粘连或造成局部过湿导致的软化变形。
在温度控制方面，紫砂泥料没有复杂的化学相变过程，主要受物理应力影响，因此环境温度应保持相对稳定，避免阳光直射或靠近暖气、空调出风口等热源。理想的存放环境温度宜维持在15至25摄氏度之间，这一区间能最大程度减缓水分蒸发速率，使泥料内部应力能够缓慢释放。若环境温度波动过大，泥料内部的结合水与自由水迁移速度加快，极易在坯体内部形成应力集中点。对于体积较大或造型复杂的未修坯体，建议放置在远离门窗通风口的内侧位置，利用室内自然湿度缓冲外界气流的影响，确保泥坯处于一个静谧且稳定的物理环境中。

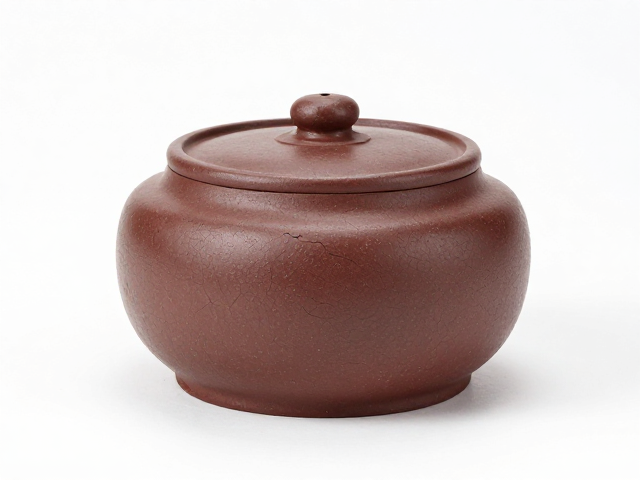

底部均匀支撑与防裂受力分析
紫砂未修坯体在放置时，底部受力方式的科学性直接决定了其能否抵御重力与自身收缩带来的形变风险。传统的直接平放方式往往因接触面积过大或受力点单一，导致坯体底部与支撑面之间产生较大的摩擦力，当泥料干燥收缩时，这种摩擦力会成为阻碍收缩的内应力源，极易在底部与器身连接处或底部平面中心引发裂纹。为了消除这一隐患，必须采用点状或线状的均匀支撑策略，利用细小的圆柱形物体或专用支架，在坯体底部关键受力点设置支点，使坯体呈悬空或少接触状态，从而彻底解除底部摩擦对收缩过程的束缚。
具体的支撑操作中，支点的位置需根据器型特征进行计算与布局。对于圆器如壶身、瓶体，建议在底部中心设置一个主支点，并在距离边缘约三分之一处均匀分布三个辅助支点，形成稳定的三角或四角支撑结构，确保重力均匀分散至各个支点，避免局部压强过大导致泥料结构坍塌或变形。对于方器或异形器，需特别注意棱角部位的脆弱性，应在棱角下方增加支撑点密度，防止因应力集中导致崩角。支撑材料宜选用表面光滑、硬度适中且不易吸水的材质，如抛光金属棒、硬质塑料管或经过打磨的木质圆棒，这些材料表面致密，不会像泥土或粗糙木材那样吸收泥坯底部水分，从而保持底部含水率的一致性，进一步降低开裂风险。

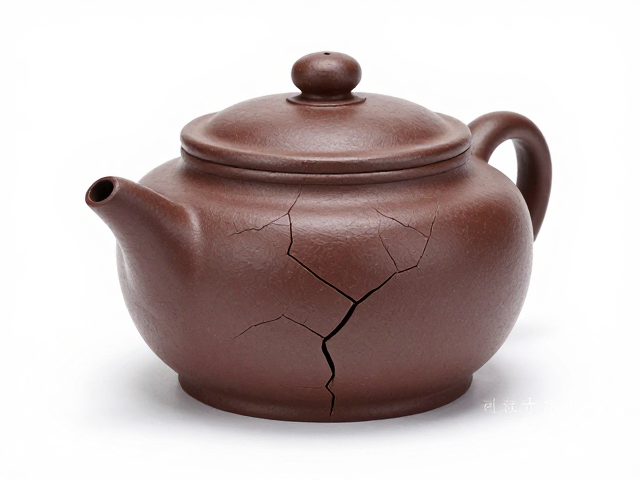

湿度梯度管理与干燥周期调控
紫砂泥坯在保存过程中，水分分布的均匀性是防止开裂的核心逻辑。由于未修坯体表面未经刮光，其孔隙率高于经过精细处理的成品，水分从表面向内部扩散的速度存在天然的梯度差异。若完全密封导致湿度过高，坯体可能因长期处于饱和状态而变得过于柔软，甚至发生塌陷；若完全暴露，则表面迅速结皮，内部水分被困，形成“外干内湿”的致命结构。因此，保存策略的核心在于调控湿度梯度，采用“间歇性通风”与“半封闭保湿”相结合的方法，定期定时揭开覆盖物，让坯体表面进行微量水分交换，随后立即重新覆盖，模拟自然干燥的缓慢过程。
在实际操作中，可依据环境湿度设定具体的调控周期。在相对湿度低于60%的环境中，建议每24至48小时进行一次短时通风，通风时间控制在5至10分钟，以平衡内外湿度差。若环境湿度高于70%，则应减少通风频率，延长半封闭状态的时间，防止泥坯吸湿后结构松散。对于大型或厚壁坯体，由于其内部水分迁移路径长，干燥周期显著延长，需特别注意观察坯体内部是否有因水分积聚导致的局部发黑或软化现象，必要时需调整支撑点，增加底部空气流通，促进底部水分缓慢蒸发。通过这种精细的湿度管理，使泥料在整个保存周期内保持均匀的收缩速率，从根本上杜绝因干湿不均导致的结构性开裂。
