烧成工艺 · 烧成缺陷分析

石英晶型转变与体积效应的微观机制 在陶瓷烧成过程中，石英颗粒经历着一系列严密的物理化学变化，其中最为显著的是晶型转变。当温度升至573℃时，β-石英转化为α-石英，这一过程伴随着约0.8%的体积膨胀

窑体清洁与耐火材料状态排查 缩釉缺陷通常表现为釉面出现针孔、小凹坑或露胎现象，其核心成因往往与窑具表面残留的杂质或釉料中混入异物有关。在装窑之前，必须对窑板、棚板以及窑具支撑钉进行严密的清洁处理，确

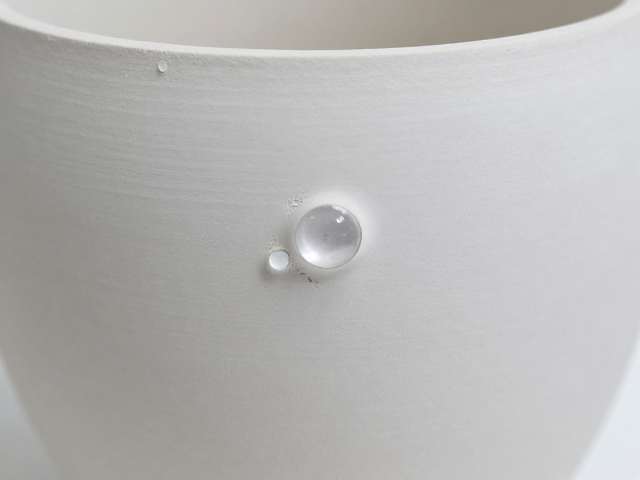

泥料含水率控制是气泡抑制的第一道防线 釉面气泡的产生往往源于坯体在烧成过程中残留的气体无法排出，或者釉层熔融初期释放的气体未能及时逸出。泥料含水率过高会导致坯体内部孔隙率增加，在升温阶段水分迅速汽化

釉面微观结构决定耐腐蚀与抗污表现 陶瓷制品表面的釉层并非简单的玻璃质覆盖，而是经过高温熔融后形成的致密保护层。当烧制工艺控制不当，釉面容易出现针孔、缩釉或橘皮等缺陷，这些微观层面的不平整会直接改变材

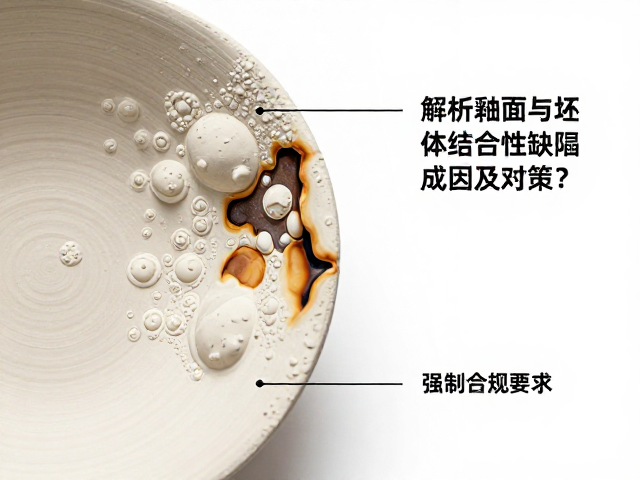

坯体起泡与过烧的热力学机制解析 釉面起泡与坯体过烧并非单一因素导致，其核心在于烧成过程中气体排出与物料熔融状态的失衡。当窑炉升温至800℃至900℃区间时，坯体内部的碳酸盐分解及有机物氧化产生的气体

窑炉机械结构对坯体几何形态的影响机制 窑炉运行过程中的机械稳定性直接决定了坯体在高温阶段的受力状态，任何细微的传动系统偏差都可能在长周期烧结中被放大为严重的变形缺陷。滚棒或推板若存在制造误差、安装不

釉浆细度控制对釉面平整度的影响机制 釉浆细度直接决定了釉层在坯体表面的铺展特性与最终成膜质量，过粗的颗粒会导致釉面粗糙、出现颗粒感甚至针孔，而过细则可能引起釉层流动性异常。在实际生产中，通常需要将釉

坯体厚度对应力释放与变形控制的物理机制 陶瓷在干燥与烧成过程中，水分蒸发与体积收缩会在坯体内部形成严密的应力场。当坯体厚度分布不均或局部过厚时，厚薄交界处会产生显著的收缩率差异，这种非均匀收缩是导致

素烧坯体微观结构对釉层应力集中的影响机制 素烧过程本质上是坯体脱水、分解及初步烧结的物理化学变化阶段，这一过程直接决定了坯体的孔隙率分布与微观骨架强度。若素烧温度控制不当或升温曲线不合理，坯体内部残

坯体起泡的成因机理与原料控制策略 坯体在高温烧成过程中产生的气泡现象，通常源于坯料中碳酸盐、硫酸盐或有机物的分解气体未能及时排出，或是坯体致密化过程中封闭了残留气体。这一物理化学过程受坯料配方中石灰

泥料均化与粒度控制的关键作用 陶瓷坯体在成型干燥过程中出现开裂，往往源于泥料内部应力分布不均。若球磨时间不足或陈腐时间过短，泥浆中的水分分布难以达到微观层面的平衡，导致坯体各部位收缩率不一致。通过严

石英相变引发的体积突变与坯体应力 在陶瓷烧成过程中，石英在加热至573℃左右时会发生α-石英向β-石英的晶型转变，这一过程伴随着约0.8%的体积膨胀。若窑炉升温曲线控制不当，坯体内部不同部位的石英颗
